Layanan OEM: Pengiriman Transformator Tipe Kering Ke Pelabuhan yang Ditunjuk

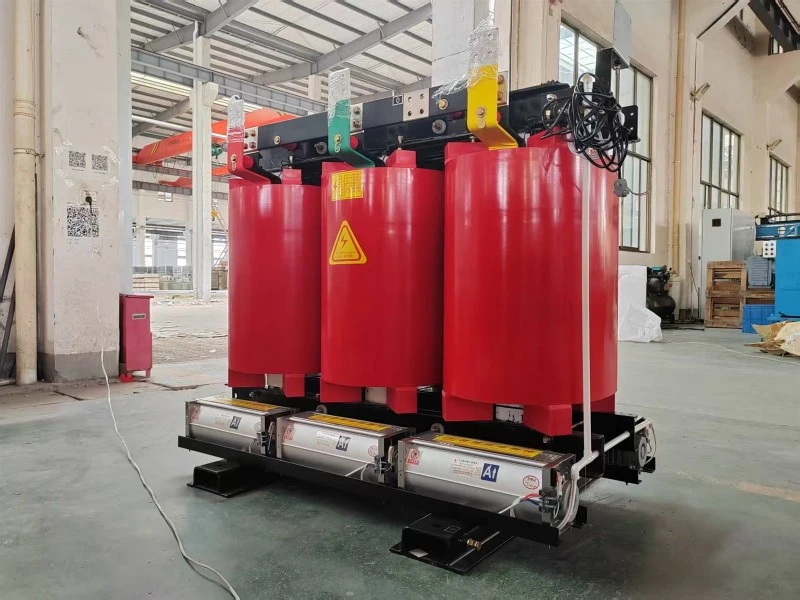

Sejumlah trafo tipe kering SCB13, yang disesuaikan untuk mitra penting, telah menyelesaikan semua prosedur produksi dan pengujian. Transformator telah dikemas untuk ekspor dan dikirim ke pelabuhan yang ditunjuk.

1. Manufaktur Inti

menggorok

Gulungan lembaran baja silikon dipotong-potong sesuai dengan lebar yang dirancang.

Lintas-bidang

Strip dipotong menjadi laminasi individual dengan panjang dan sudut tertentu.

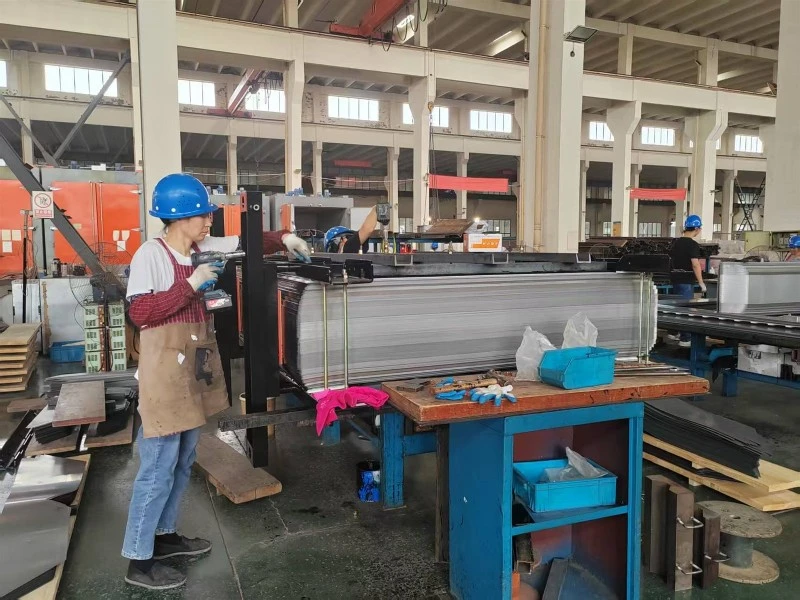

Menumpuk

Laminasi yang dipotong disisipkan dan ditumpuk sepotong demi sepotong untuk membentuk bagian inti dan kuk transformator. Setelah ditumpuk, bagian-bagian yang dirakit dijepit erat dengan perlengkapan.

Pelapisan & Perawatan

Permukaan inti dilapisi dengan pernis isolasi khusus dan diawetkan untuk mencegah korsleting dan karat di antara laminasi baja silikon.





2. Manufaktur Berliku

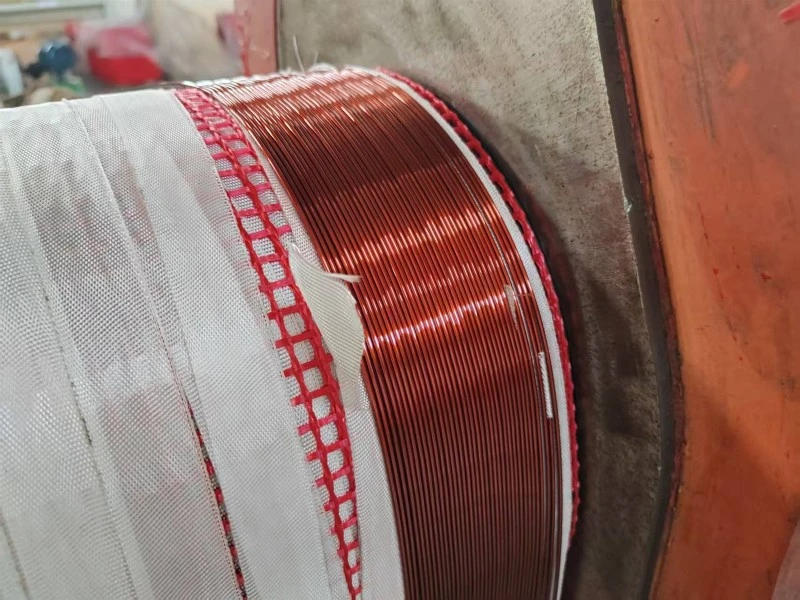

Lekok

Pada mesin penggulungan khusus, kabel elektromagnetik dililitkan pada cetakan atau silinder isolasi. Untuk setiap luka lapisan, bahan isolasi antar lapisan ditempatkan.



Pra-memanggang & Menekan

Gulungan yang telah selesai menjalani pemanasan-suhu rendah untuk menghilangkan kelembapan, lalu dimasukkan ke dalam mesin press untuk dikompresi dan dibentuk.

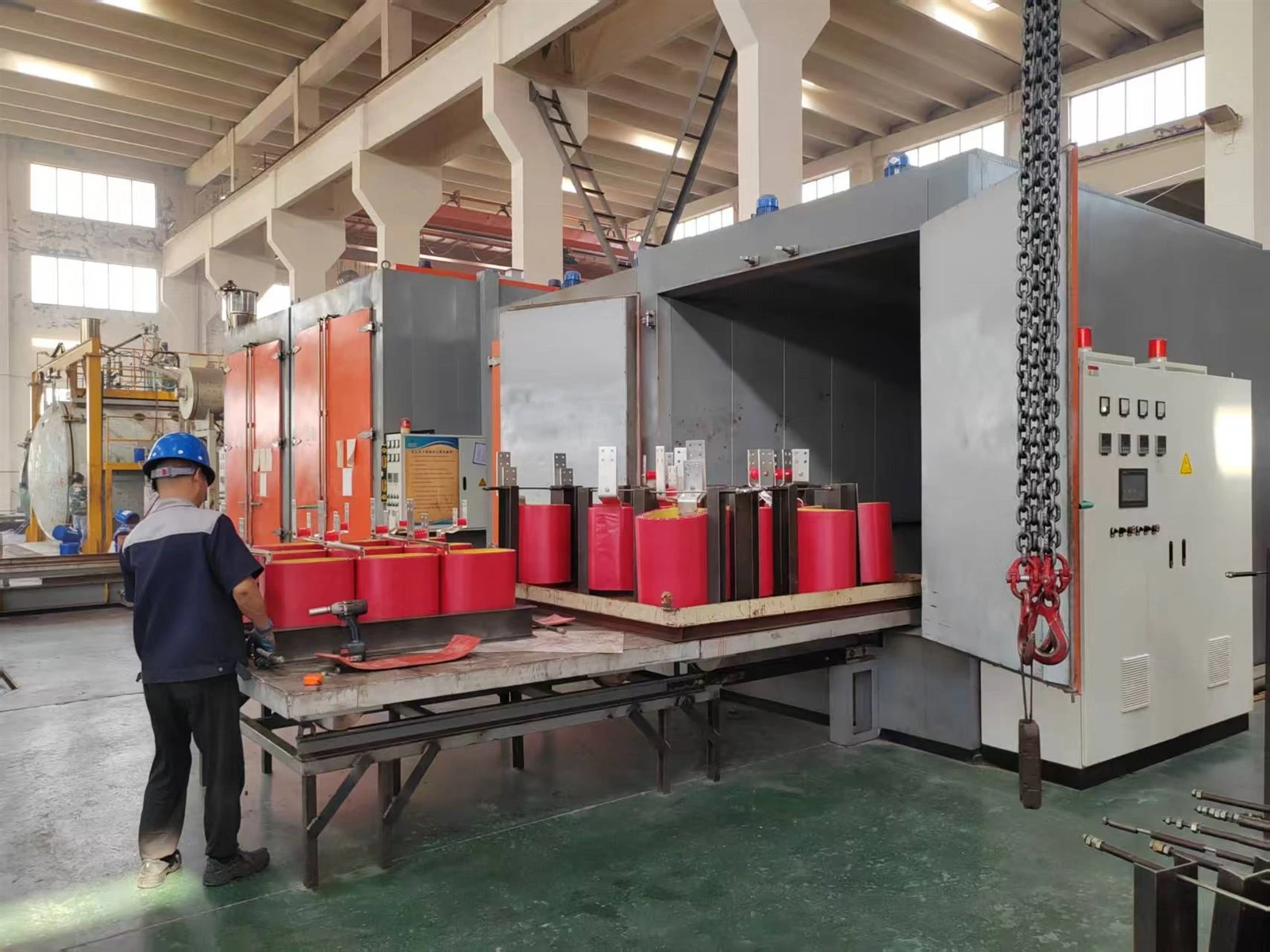

3. Pengecoran Resin Epoksi

Degassing Vakum: Cetakan yang berisi belitan ditempatkan ke dalam tangki pengecoran vakum. Vakum tinggi diterapkan untuk menghilangkan udara dan uap air dari belitan dan cetakan.

Pencampuran & Pengecoran: Dalam bejana terpisah, resin epoksi, bahan pengawet, dan bahan pengisi dicampur secara tepat, dipanaskan, dan dihilangkan gasnya dalam kondisi vakum. Kemudian, campuran resin yang telah disiapkan disuntikkan ke dalam cetakan untuk menghamili seluruhnya dan membungkus gulungan.

Pembentuk & Penyembuhan: Dalam oven dengan kurva suhu yang dikontrol secara ketat, resin pertama-tama menjadi gel dan kemudian mengeras sepenuhnya, membentuk cangkang padat yang terikat erat pada belitan, dan ditandai dengan kekuatan tinggi, insulasi tinggi, dan tahan api.

Pembongkaran: Setelah proses pengawetan selesai, cetakan dikeluarkan, menghasilkan gulungan cor yang lengkap.

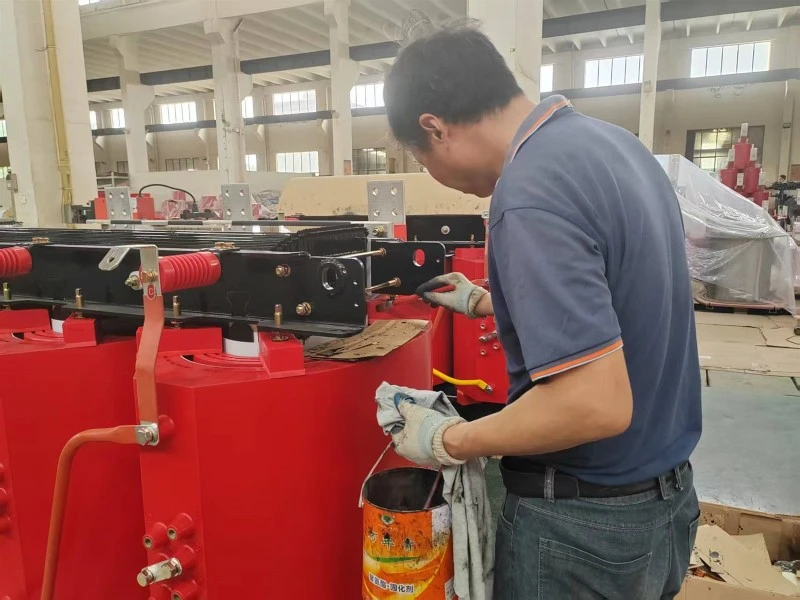

Setelah melewati semua pengujian, trafo menjalani pembersihan, inspeksi visual, dan pelabelan sebelum dikemas dengan benar dan disiapkan untuk pengiriman.
