Latar belakang
Kedatangan tiga trafo yang terpasang pada bantalan berkapasitas 1500kVA baru-baru ini di Manila merupakan tonggak sejarah baru bagi VKE Transformer.
Proyek ini lahir dari kolaborasi tripartit yang sangat baik. VKE bertanggung jawab atas desain dan manufaktur, memastikan kualitas produk dikontrol dari sumbernya. Klien Filipina kami, Tuan Kim, memberikan skenario dan persyaratan aplikasi yang tepat. Dan pakar teknis Profesor Choi dari Korea Selatan menyumbangkan pengalaman dan dukungan lokal yang sangat berharga. Ketiga pihak saling melengkapi kekuatan masing-masing, memenuhi peran mereka yang berbeda, dan berhasil melaksanakan proyek tolok ukur ini.
Parameter Teknis
| Model | ZGS-H-1500/13.8/0.4 |
| Kapasitas | 1500kVA |
| Tegangan Primer | 13.8kV |
| Tegangan Sekunder | 0,4kV |
| Frekuensi | 60Hz |
| Fase | 3 |
| Impedansi | 5.75% |
| Grup Vektor | Dyn11 |
| Rentang Pengaturan | ±2x2.5％ |
| Tidak Ada Kehilangan Beban | 2880W |
| Kerugian Beban Penuh | 15700W |
| Efisiensi | 98.78% |
| BIL (gulungan primer) | 95kV |
| Tegangan Penahan AC (Beli Primer) | 34kV |
| Tegangan Penahan AC (Beli Sekunder) | 4kV |
| Kenaikan Suhu (Minyak Isolasi) | 65K |
| Kenaikan Suhu (Gulungan) | 65K |
Gambar

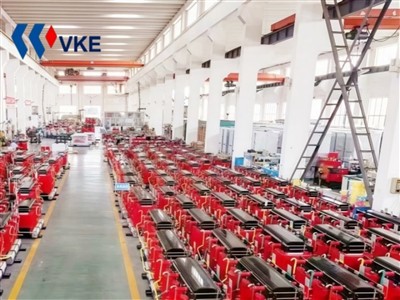

Manufaktur
Inti
VKE menggunakan{0}}inti baja silikon berpermeabilitas tinggi dengan sambungan putaran berundak. Struktur ini memastikan fluks magnet mengikuti jalur paling mulus, sehingga meminimalkan-kehilangan beban. Garis pemotongan kami yang presisi dan prosedur penumpukan yang ketat menjamin kesesuaian yang sempurna untuk setiap sambungan lembaran baja silikon.
Lekok
VKE telah mengatasi tantangan teknis yang terkait dengan keandalan sambungan pada gulungan aluminium, memastikan setiap sambungan sangat kokoh. Selanjutnya, belitan mengalami impregnasi dan pengawetan vakum. Proses ini tidak hanya mengikat konduktor dan bahan insulasi dengan kuat agar tahan terhadap dampak arus pendek-tetapi juga membentuk lapisan pelindung padat pada permukaan aluminium untuk mencegah oksidasi secara efektif.
Tangki Minyak
VKE menggunakan-pelat baja berkualitas tinggi, yang dibentuk melalui proses pengelasan yang presisi. Setiap tangki mengalami sandblasting dan pelapisan bubuk elektrostatik. Selain itu, produk tersebut harus lulus beberapa uji penyegelan, termasuk pemeriksaan tekanan positif dan negatif, untuk memastikan tidak ada kebocoran oli atau masuknya uap air.
Bagian Aktif
Gulungan tegangan-tinggi dan-rendah ditempatkan secara akurat pada bagian inti, dan kuk atas dipulihkan. Selanjutnya, beberapa lapisan komponen insulasi dipasang untuk membangun penghalang isolasi yang andal. Kemudian, tap changer dan kabel terhubung dengan aman, membentuk jaringan saraf transformator.
Laporan Uji
Pengepakan & Pengiriman
Sadar sepenuhnya akan tantangan{0}transportasi internasional jarak jauh, kami menyesuaikan solusi perlindungan untuk setiap unit.
Basis Kayu
Setiap trafo terpasang erat pada alas kayu tebal. Struktur dasar telah dihitung secara khusus untuk memastikan stabilitas mutlak selama pengangkatan dan pengangkutan.
Perlindungan Karat
Untuk lingkungan laut, kami telah menerapkan kemasan anti karat dengan cermat. Ini secara efektif mengisolasi trafo dari udara asin dan lembab.
Kedatangan & Di-Penerimaan di Lokasi
Klien dan ahli teknis bersama-sama melakukan pembongkaran dan inspeksi. Melalui pengujian-di lokasi yang ketat, ketiga unit tersebut lolos penerimaan awal. Kondisi transportasi yang sangat baik dan dokumentasi yang lengkap mendapat pengakuan tinggi dari klien.
Layanan profesional VKE sekali lagi telah diakui oleh klien internasional, menunjukkan kemampuan perusahaan dalam melaksanakan proyek multinasional.
