Perkenalan
Gardu induk kompak 11kV mengintegrasikan kompartemen-tegangan tinggi, kompartemen transformator, dan kompartemen-tegangan rendah ke dalam satu unit kompak yang tertutup rapat. Keberhasilan penerapannya di berbagai bidang (misalnya kawasan industri, pembangkit energi terbarukan, jaringan listrik perkotaan) membuktikannya sebagai solusi listrik yang aman, andal, dan-efisien energi.
Komponen Utama

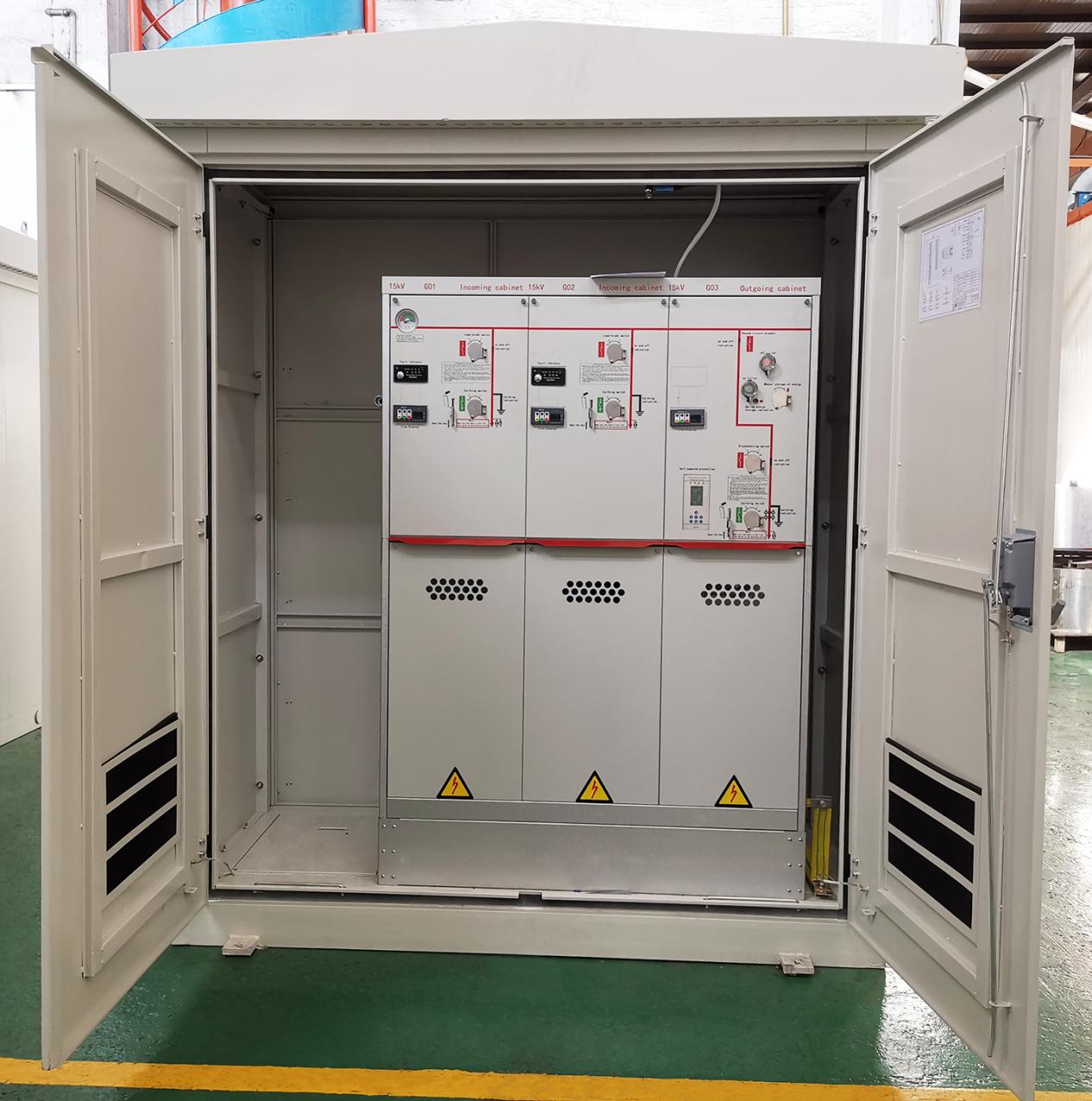

Htegangan-tinggi(HV)Ckompartemen
Fungsi: menampung peralatan listrik HV
Peralatan Utama:
Sakelar Beban HV
Sekering HV
Penangkap HV
Perangkat Tampilan Langsung HV
Konektor Kabel HV

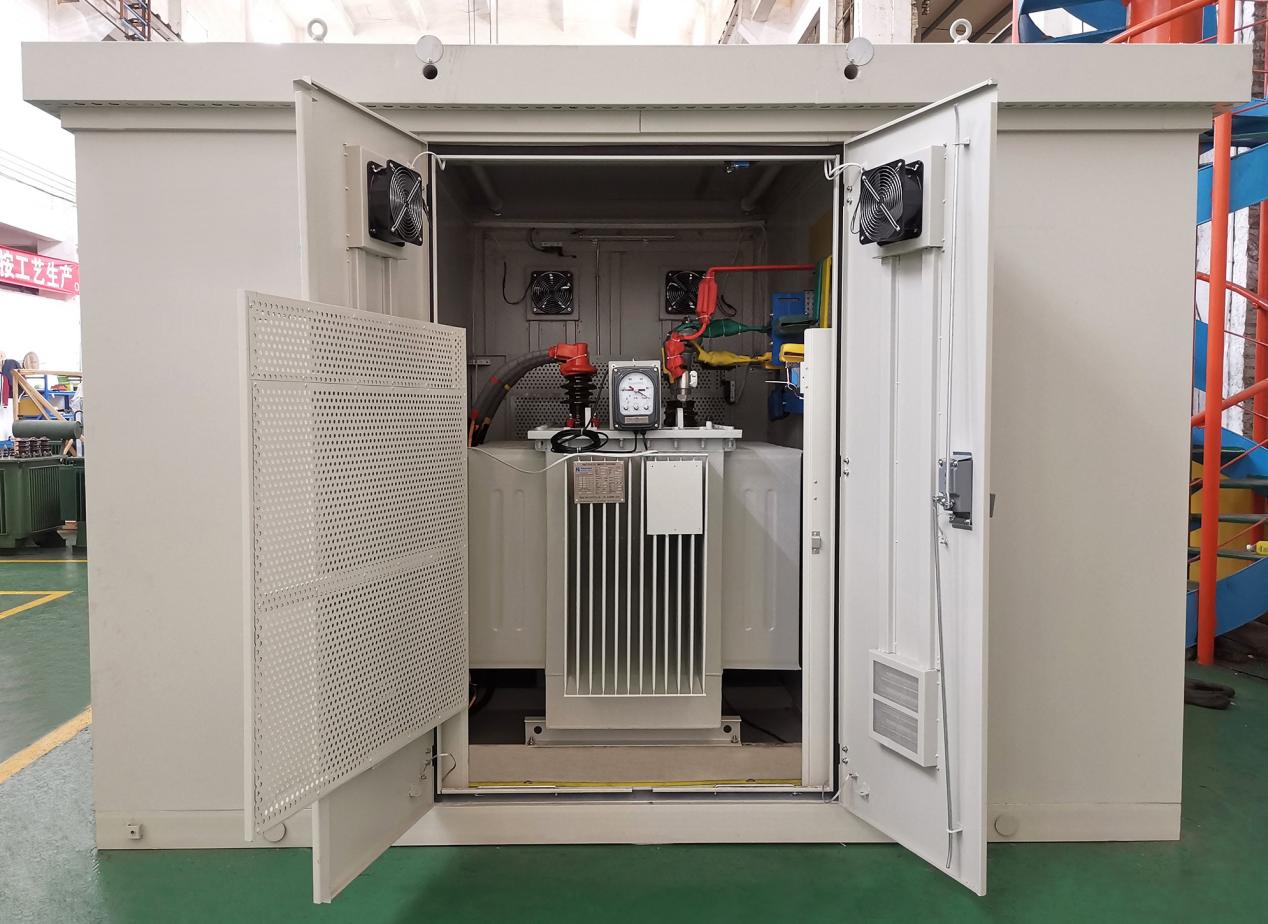

Kompartemen Transformator
Fungsi: berisi transformator daya
Fitur:
Biasanya menggunakan trafo tipe terendam oli atau kering
Dilengkapi dengan pemantauan suhu dan sistem ventilasi
Termasuk tindakan anti{0}}kondensasi.
Rendah-vKompartemen oltage (LV).
Fungsi: menampung peralatan distribusi LV
Peralatan Utama:
Pemutus Sirkuit LV
Perangkat Pengukur
Perangkat Kompensasi Daya Reaktif
Sakelar Keluar LV
Perangkat Perlindungan dan Kontrol
AtambahanSsistem
Penutup terbuat dari pelat baja atau-bahan non-logam, dengan fungsi anti-korosi, kedap air, dan tahan debu.
Sistem ventilasi memastikan pembuangan panas yang baik, dengan opsi pendinginan alami dan paksa.
Sistem penerangan berfungsi sebagai lampu kerja internal dan lampu indikator eksternal.
Sistem keselamatan terdiri dari kunci pintu, perangkat grounding, tanda peringatan keselamatan, dll.
Spesifikasi
| Kapasitas terukur (kVA) |
Kombinasi tegangan | Simbol grup koneksi | Tidak-kehilangan beban(W) | Kehilangan beban (75 derajat W) |
Tidak-beban % saat ini | Impedansi-hubungan pendek % | ||
| HV(kV) | Penyadapan bertekanan tinggi | L.V.(V) | ||||||
|
30 |
6 6.3 10 10.5 11 12.47 13.2 1.38 |
±2x2.5 ±5 |
120 220 380 400 440 480 600 |
Dyn11 | 100 | 630 | 2.1 | 4.0 |
|
50 |
130 | 910 | 2 | |||||
|
63 |
150 | 1090 | 1.9 | |||||
|
80 |
180 | 1310 | 1.8 | |||||
| 100 | 200 | 1580 | 1.6 | |||||
| 125 | 240 | 1890 | 1.5 | |||||
| 160 | 280 | 2310 | 1.4 | |||||
| 200 | 340 | 2730 | 1.3 | |||||
| 250 | 400 | 3200 | 1.2 | |||||
| 315 | 480 | 3830 | 1.1 | |||||
| 400 | 570 | 4520 | 1 | |||||
| 500 | 680 | 5410 | 1 | |||||
| 630 | 810 | 6200 | 0.9 | 4.5 | ||||
| 800 | 980 | 7500 | 0.8 | |||||
| 1000 | 1150 | 10300 | 0.7 | |||||
| 1250 | 1360 | 12000 | 0.6 | |||||
| 1600 | 1640 | 14500 | 0.5 | |||||
Fitur
Desain Ringkas: tapak kecil,-hemat ruang
Konstruksi Pracetak:-dirakit di pabrik untuk memudahkan-pemasangan di lokasi
Struktur Modular: memfasilitasi perluasan dan pemeliharaan di masa depan
Keamanan Unggul: desain tertutup sepenuhnya dengan tingkat perlindungan tinggi
Aplikasi
Gardu induk kompak 11kV dirancang untuk bidang berikut:
1. Jaringan Distribusi Tenaga Listrik Perkotaan - pasokan listrik perumahan, kompleks komersial
2. Sektor Industri - distribusi listrik bengkel pabrik, pasokan listrik pertambangan/ladang minyak
3. Proyek Infrastruktur - angkutan kereta api, rumah sakit, pusat data
4. Area Energi Baru - koneksi jaringan listrik fotovoltaik/angin, stasiun pengisian daya
5. Skenario Khusus - pasokan listrik sementara, peningkatan jaringan pedesaan
Untaian & Pengujian
1. Pengukuran rasio tegangan dan verifikasi label grup koneksi
2. Resistansi arus searah
3. Resistensi isolasi
4. Minyak isolasi dan uji penyegelan
Pertanyaan Umum
T: Dapatkah saya mengunjungi pabrik Anda?
A: Tentu saja, kami dengan hangat menyambut Anda untuk mengunjungi Jiangsu First Power. Silakan coba menghubungi perwakilan penjualan kami melalui email terlebih dahulu. Kami akan mengatur rencana yang paling masuk akal untuk rencana perjalanan Anda.
T: Apa produk utama Anda?
A: Kami memiliki pengalaman luas dalam desain dan pembuatan trafo terendam oli, trafo yang dipasang di tiang, trafo yang dipasang di bantalan, trafo tipe kering, dan gardu induk kompak.
T: Standar apa yang Anda patuhi dalam bidang manufaktur?
A: Tim teknis kami telah berhasil menyelesaikan banyak proyek di luar negeri. Kami mematuhi standar internasional utama, termasuk namun tidak terbatas pada ANSI/IEEE, CSA, AS/NZS, GOST.
T: Berapa durasi jaminan kualitas yang Anda tawarkan?
A: 12 bulan sejak tanggal trafo dioperasikan.
