Sebagai penyedia gardu induk kompak yang berpengalaman, saya telah menyaksikan secara langsung peran penting sistem pentanahan dalam pengoperasian komponen infrastruktur kelistrikan yang penting ini secara aman dan efisien. Dalam postingan blog ini, saya akan mempelajari seluk-beluk sistem pentanahan gardu induk kompak, mengeksplorasi fungsi, komponen, pertimbangan desain, dan persyaratan pemeliharaannya.
Fungsi Sistem Pentanahan
Sistem pentanahan gardu induk kompak mempunyai beberapa fungsi penting. Pertama, ia menyediakan jalur resistansi rendah bagi arus gangguan untuk mengalir dengan aman ke dalam tanah. Ketika terjadi gangguan, seperti hubungan pendek antara penghantar aktif dan selungkup gardu induk, sistem pentanahan memastikan bahwa arus gangguan dapat dengan cepat mencapai tanah, sehingga meminimalkan risiko sengatan listrik pada personel dan kerusakan peralatan.
Kedua, sistem grounding membantu menstabilkan level tegangan di dalam gardu induk. Dengan memberikan titik referensi potensial listrik, hal ini membantu menjaga keseimbangan dan kestabilan lingkungan listrik, yang penting untuk pengoperasian semua peralatan listrik di gardu induk.
Ketiga, melindungi gardu induk dari sambaran petir. Petir dapat menyebabkan tegangan dan arus yang sangat tinggi pada sistem kelistrikan. Sistem pentanahan yang dirancang dengan baik dapat dengan aman menghilangkan energi petir ke dalam tanah, mencegah kerusakan pada komponen gardu induk.
Komponen Sistem Pentanahan
Sistem pentanahan gardu induk kompak biasanya terdiri dari beberapa komponen utama.
Elektroda Pembumian
Ini adalah konduktor yang bersentuhan langsung dengan bumi. Jenis elektroda pembumian yang umum termasuk batang pembumian, yang biasanya terbuat dari baja berlapis tembaga atau tembaga padat. Batang tanah ditancapkan secara vertikal ke dalam tanah hingga kedalaman tertentu, biasanya sekitar 2,5 hingga 3 meter. Jenis lainnya adalah pelat tanah, yaitu pelat logam datar, sering kali terbuat dari tembaga atau baja galvanis, yang ditanam secara horizontal di dalam tanah. Elektroda ini membentuk antarmuka antara sistem kelistrikan gardu induk dan bumi.
Konduktor Pembumian
Ini adalah kabel atau kabel yang menghubungkan berbagai peralatan listrik di gardu induk ke elektroda grounding. Mereka bertanggung jawab untuk membawa arus gangguan dan muatan listrik lainnya dari peralatan ke tanah. Ukuran dan bahan konduktor pentanahan dipilih secara cermat berdasarkan tingkat arus gangguan yang diharapkan dan karakteristik kelistrikan gardu induk.
Busbar Pembumian
Busbar pembumian digunakan untuk mengumpulkan dan mendistribusikan sambungan pembumian di dalam gardu induk. Biasanya terbuat dari tembaga atau aluminium dan dipasang di lokasi sentral di dalam gardu induk. Semua konduktor pembumian dari peralatan yang berbeda dihubungkan ke busbar pembumian, yang kemudian dihubungkan ke elektroda pembumian.
Pertimbangan Desain
Merancang sistem pentanahan yang efektif untuk gardu induk kompak memerlukan pertimbangan cermat terhadap beberapa faktor.
Resistivitas Tanah
Resistivitas tanah merupakan faktor penting karena menentukan ketahanan sistem pentanahan. Jenis tanah yang berbeda, seperti tanah liat, pasir, dan lempung, mempunyai nilai resistivitas yang berbeda pula. Tanah dengan resistivitas tinggi dapat mempersulit aliran arus patahan ke dalam tanah. Untuk mengatasi hal ini, teknik seperti menggunakan beberapa elektroda pembumian, menambahkan pengurukan konduktif di sekitar elektroda, atau menggunakan perlakuan kimia untuk menurunkan resistivitas tanah dapat digunakan.
Tingkat Kesalahan Saat Ini
Tingkat arus gangguan yang diharapkan di gardu induk harus dihitung secara akurat. Hal ini tergantung pada faktor-faktor seperti kapasitas gardu induk, jenis peralatan listrik yang dipasang, dan konfigurasi jaringan listrik. Ukuran konduktor pembumian dan elektroda harus dipilih agar mampu mengalirkan arus gangguan maksimum tanpa terlalu panas atau menyebabkan penurunan tegangan yang berlebihan.
Persyaratan Peralatan Listrik
Berbagai jenis peralatan listrik di gardu induk mungkin memiliki persyaratan pembumian tertentu. Misalnya, beberapa peralatan elektronik sensitif mungkin memerlukan sistem grounding yang lebih stabil dan impedansi rendah untuk mencegah interferensi elektromagnetik. Desain sistem pembumian harus mempertimbangkan persyaratan khusus ini untuk memastikan pengoperasian semua peralatan dengan benar.
Persyaratan Pemeliharaan
Pemeliharaan berkala terhadap sistem pembumian sangat penting untuk memastikan kesinambungan efektivitasnya.
Inspeksi Visual
Inspeksi visual berkala harus dilakukan untuk memeriksa tanda-tanda kerusakan atau korosi pada elektroda ground, konduktor, dan busbar. Komponen yang rusak atau terkorosi harus segera diganti.
Pengujian Resistensi
Resistansi sistem pembumian harus diukur secara berkala dengan menggunakan peralatan pengujian yang sesuai. Nilai resistansi yang tinggi mungkin menunjukkan adanya masalah pada elektroda atau konduktor ground, seperti sambungan yang kendor atau konduktor putus. Jika resistansi yang diukur melebihi batas yang dapat diterima, tindakan perbaikan harus diambil.
Dokumentasi
Dokumentasi sistem pembumian yang akurat, termasuk desain, detail pemasangan, dan riwayat pemeliharaannya, harus dipelihara. Dokumentasi ini dapat berguna untuk pemecahan masalah, peningkatan di masa mendatang, dan kepatuhan terhadap standar keselamatan.
Penawaran Gardu Induk Kompak Kami

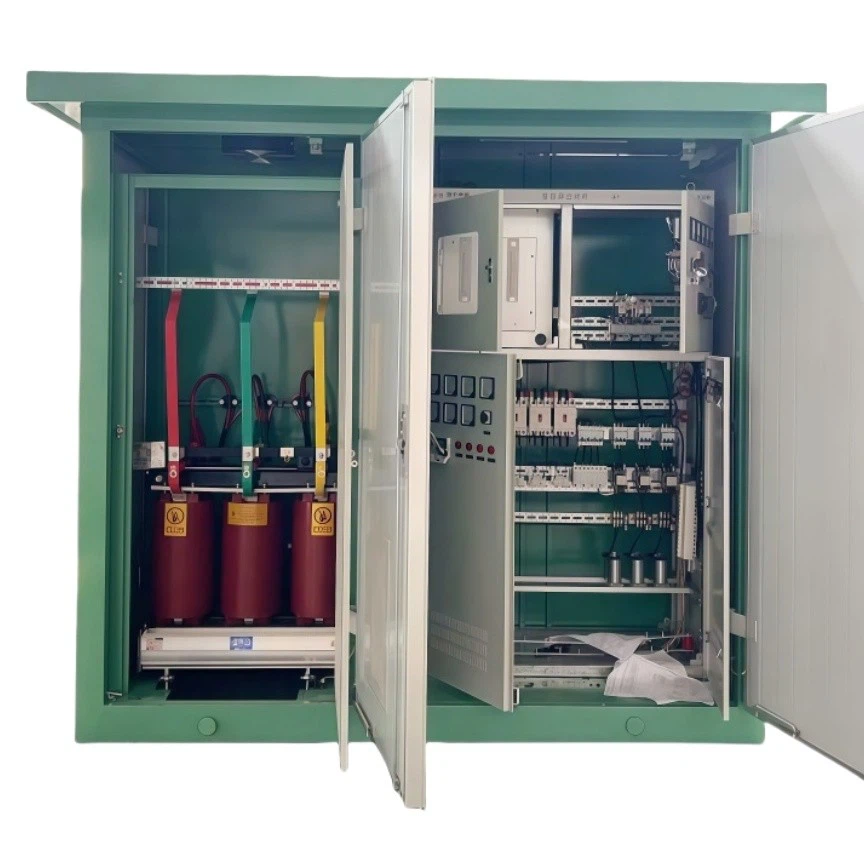

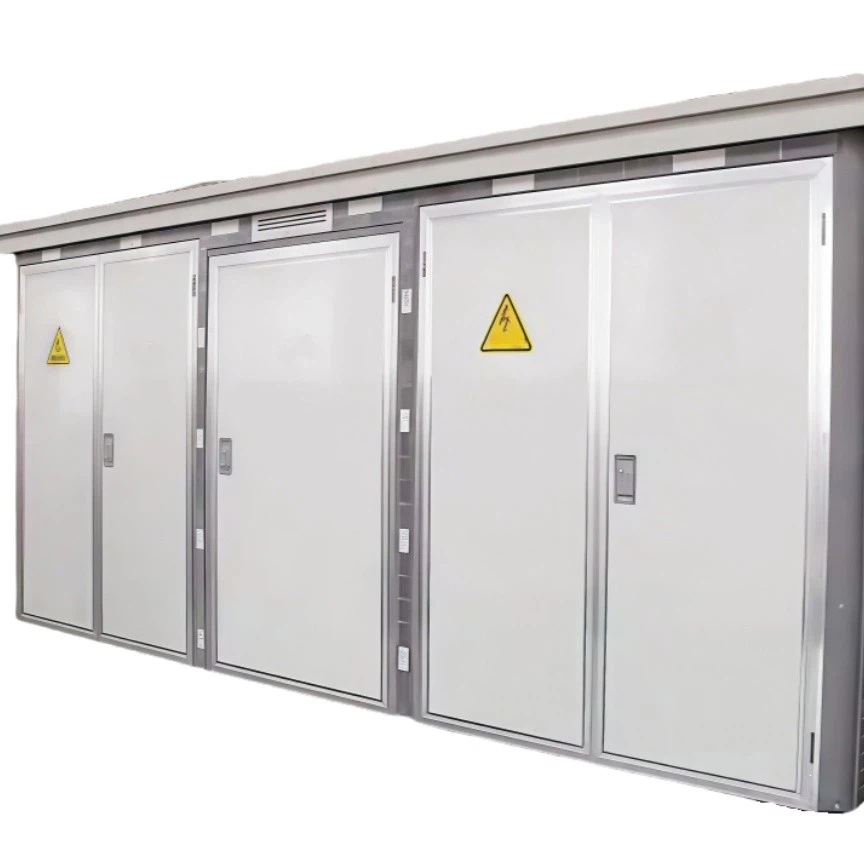

Di perusahaan kami, kami menawarkan berbagai gardu induk kompak berkualitas tinggi, termasukGardu Induk Kompak 33kv,Gardu Induk Kompak 500 Kva, DanGardu Induk Kompak Prefabrikasi. Setiap gardu induk kami dirancang dengan sistem grounding yang canggih untuk memastikan tingkat keamanan dan keandalan tertinggi.
Tim insinyur kami yang berpengalaman dengan cermat merancang sistem pentanahan untuk gardu induk kompak kami, dengan mempertimbangkan semua faktor yang relevan seperti kondisi tanah, tingkat arus gangguan, dan kebutuhan peralatan. Kami hanya menggunakan bahan berkualitas tertinggi untuk elektroda grounding, konduktor, dan busbar untuk memastikan kinerja jangka panjang.
Hubungi Kami untuk Pengadaan
Jika Anda sedang mencari gardu induk kompak, kami mengundang Anda untuk menghubungi kami untuk diskusi rinci. Tim penjualan kami siap menjawab semua pertanyaan Anda, memberi Anda solusi khusus berdasarkan kebutuhan spesifik Anda, dan menawarkan harga yang kompetitif. Baik Anda perusahaan utilitas, fasilitas industri, atau perusahaan komersial, kami memiliki gardu induk kompak yang tepat untuk Anda.
Referensi
- Standar IEEE 80 - 2013, Panduan IEEE untuk Keselamatan pada Pembumian Gardu Induk AC.
- Kode Kelistrikan Nasional (NEC), Pasal 250, Pembumian dan Pengikatan.
- Kualitas Sistem Tenaga Listrik, oleh Roger C. Dugan, Mark F. McGranaghan, dan Surya Santoso.
