Sebagai pemasok Transformator Pemasangan Tiang Fase Tunggal yang memiliki reputasi baik, saya sering ditanya tentang persyaratan pengukuran resistansi isolasi. Pengukuran resistansi isolasi merupakan aspek penting dalam pemeliharaan dan keselamatan transformator, karena membantu mendeteksi degradasi isolasi dan potensi kesalahan. Dalam posting blog ini, saya akan membahas persyaratan utama untuk pengukuran resistansi isolasi transformator yang dipasang di tiang satu fasa.
Memahami Resistansi Isolasi
Resistansi isolasi adalah ukuran hambatan aliran arus listrik melalui bahan isolasi suatu transformator. Resistansi insulasi yang tinggi menunjukkan insulasi dalam kondisi baik, sedangkan resistansi insulasi yang rendah menunjukkan kerusakan atau kontaminasi insulasi. Mengukur resistansi isolasi merupakan cara yang efektif untuk menilai integritas sistem isolasi transformator dan untuk mengidentifikasi potensi masalah sebelum menyebabkan kegagalan.
Peralatan untuk Pengukuran Resistansi Isolasi
Untuk mengukur resistansi isolasi transformator yang dipasang di tiang satu fasa, Anda memerlukan peralatan berikut:
- megohmmeter: Megohmmeter, juga dikenal sebagai megger, adalah instrumen khusus yang digunakan untuk mengukur resistansi tinggi. Ini menerapkan tegangan tinggi (biasanya antara 500 V dan 5000 V) ke isolasi dan mengukur aliran arus yang dihasilkan. Resistansi isolasi kemudian dihitung menggunakan hukum Ohm (R = V/I).
- Petunjuk uji: Kabel uji digunakan untuk menghubungkan megohmmeter ke terminal transformator. Panjangnya dan tingkat insulasinya harus sesuai untuk memastikan pengukuran yang akurat.
- Peralatan keselamatan: Peralatan keselamatan seperti sarung tangan berinsulasi, kacamata pengaman, dan tali pengaman harus dipakai saat melakukan pengukuran resistansi isolasi untuk mencegah sengatan listrik.
Persiapan Pra - pengukuran
Sebelum melakukan pengukuran tahanan isolasi, perlu dilakukan persiapan sebagai berikut:
- Isolasi trafo: Trafo harus benar-benar terisolasi dari sumber listrik untuk mencegah sengatan listrik dan untuk memastikan pengukuran yang akurat. Ini termasuk memutus semua saluran listrik masuk dan keluar, serta sirkuit kontrol apa pun.
- Lepaskan trafo: Gulungan dan kapasitor transformator harus dikosongkan untuk menghilangkan energi listrik yang tersimpan. Hal ini dapat dilakukan dengan menggunakan alat pelepasan yang sesuai atau dengan melakukan hubungan arus pendek pada terminal dengan konduktor yang diarde.
- Bersihkan terminalnya: Terminal trafo harus dibersihkan untuk menghilangkan kotoran, minyak, atau korosi yang dapat mempengaruhi hasil pengukuran. Kain bersih dan kering atau bahan pembersih yang sesuai dapat digunakan untuk tujuan ini.
Prosedur Pengukuran
Langkah-langkah berikut harus diikuti ketika mengukur resistansi isolasi transformator yang dipasang di tiang fasa tunggal:
- Pilih tegangan uji yang sesuai: Tegangan uji harus dipilih berdasarkan tegangan pengenal transformator dan kelas isolasi. Untuk sebagian besar transformator yang dipasang di tiang satu fasa, tegangan uji 1000 V atau 2500 V biasanya digunakan.
- Hubungkan kabel uji: Hubungkan kabel uji megohmmeter ke terminal transformator. Kabel positif harus dihubungkan ke belitan tegangan tinggi, dan kabel negatif harus dihubungkan ke belitan tegangan rendah atau kotak trafo (ground).
- Lakukan pengukuran: Nyalakan megohmmeter dan biarkan stabil selama beberapa detik. Megohmmeter akan menerapkan tegangan uji ke insulasi dan mengukur resistansi insulasi. Catat nilai pengukuran setelah pembacaan stabil.
- Ulangi pengukuran: Ulangi pengukuran untuk semua kombinasi belitan (misalnya, tegangan tinggi ke tegangan rendah, tegangan tinggi ke tanah, dan tegangan rendah ke tanah) untuk memastikan penilaian komprehensif terhadap sistem isolasi.
Nilai Resistansi Isolasi yang Dapat Diterima
Nilai resistansi insulasi yang dapat diterima untuk trafo yang dipasang di tiang fasa tunggal bergantung pada beberapa faktor, termasuk tegangan pengenal trafo, umur, dan kondisi pengoperasian. Sebagai aturan umum, resistansi isolasi harus minimal 1 megohm per kilovolt tegangan pengenal. Misalnya, untuk transformator 10 kV, resistansi isolasi harus minimal 10 megohm.
Namun, penting untuk dicatat bahwa ini hanya pedoman umum, dan nilai sebenarnya yang dapat diterima dapat bervariasi tergantung pada persyaratan spesifik dari pabrikan trafo dan standar yang berlaku. Dalam beberapa kasus, analisis tren nilai resistansi isolasi dari waktu ke waktu mungkin lebih berguna daripada nilai pengukuran tunggal. Penurunan resistensi isolasi yang signifikan dari waktu ke waktu dapat mengindikasikan degradasi isolasi dan perlunya penyelidikan lebih lanjut.
Faktor-Faktor yang Mempengaruhi Pengukuran Resistansi Isolasi
Beberapa faktor yang dapat mempengaruhi keakuratan pengukuran resistansi isolasi, antara lain:
- Suhu: Resistansi isolasi bergantung pada suhu. Ketika suhu meningkat, resistansi isolasi menurun. Oleh karena itu, penting untuk mencatat suhu pada saat pengukuran dan mengoreksi nilai pengukuran jika diperlukan.
- Kelembaban: Kelembapan yang tinggi dapat menyebabkan uap air menumpuk pada permukaan insulasi, sehingga dapat menurunkan resistansi insulasi. Pengukuran harus dilakukan dalam kondisi kering atau hasilnya harus dikoreksi terhadap kelembapan.
- Kontaminasi permukaan: Kotoran, debu, dan kontaminan lainnya pada permukaan insulasi dapat menjadi jalur konduktif bagi aliran arus, sehingga menyebabkan pengukuran tidak akurat. Permukaan insulasi harus dibersihkan sebelum pengukuran.
Pentingnya Pengukuran Resistansi Isolasi Secara Teratur
Pengukuran resistansi isolasi secara berkala sangat penting untuk pengoperasian transformator yang dipasang di tiang satu fasa secara aman dan andal. Dengan mendeteksi degradasi isolasi sejak dini, potensi kesalahan dapat diidentifikasi dan diperbaiki sebelum menyebabkan kegagalan yang parah. Hal ini dapat membantu mencegah pemadaman listrik, mengurangi biaya pemeliharaan, dan memperpanjang masa pakai trafo.

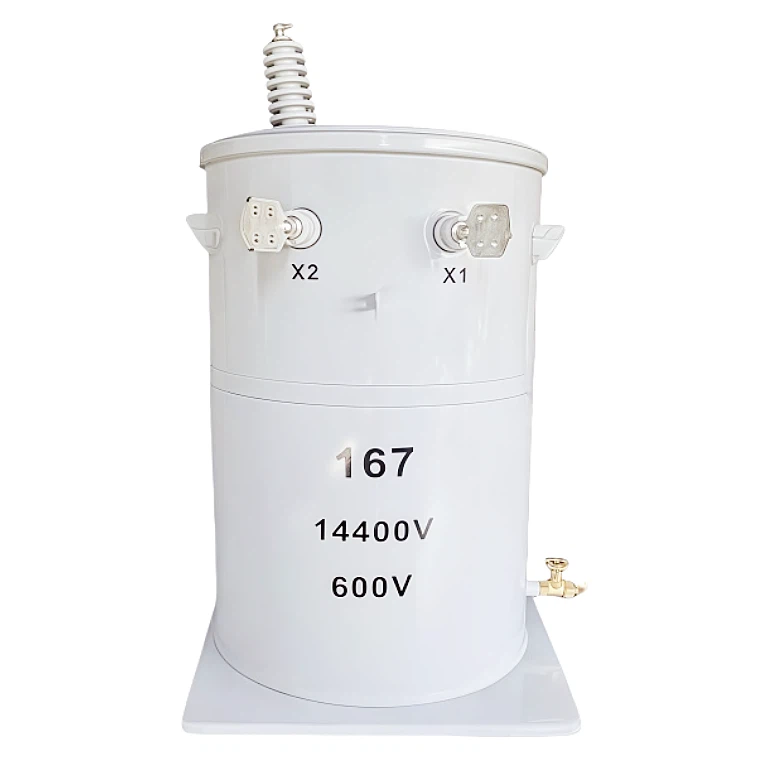

Sebagai pemasokTransformator Pemasangan Tiang Fase Tunggal, kami memahami pentingnya pengukuran resistansi isolasi. Transformator kami dirancang dan diproduksi untuk memenuhi standar kualitas tertinggi, dan kami memberikan dukungan teknis yang komprehensif kepada pelanggan kami. Apakah Anda sedang mencari aTransformator Pemasangan Tiang Fase Tunggal 167 Kvaatau aTrafo Pemasangan Tiang Fase Tunggal 100 Kva, kami memiliki solusi yang tepat untuk kebutuhan Anda.
Jika Anda tertarik untuk membeli trafo yang dipasang di tiang fase tunggal atau memiliki pertanyaan tentang pengukuran resistansi isolasi, jangan ragu untuk menghubungi kami untuk informasi lebih lanjut dan mendiskusikan kebutuhan spesifik Anda. Tim ahli kami siap membantu Anda dalam menentukan pilihan tepat untuk infrastruktur kelistrikan Anda.
Referensi
- Standar Keamanan Listrik untuk Transformator Daya, Komisi Elektroteknik Internasional (IEC)
- Panduan Perawatan dan Pengujian Transformator, Institute of Electrical and Electronics Engineers (IEEE)
- Teknik Pengukuran Resistansi Isolasi, Manual Teknis Megger
